很多人反应平法图集看了很多遍都记不住，我们在工作中也碰到同样的问题，后来我想了一个办法，把平法图集编制成顺口溜，记住的概率会大大增加。

提醒大家注意，这是对平法图集比较熟悉的朋友是管用的，因为顺口溜只能起到提示的作用，如果你对平法图集很陌生，这种顺口溜对你是不起作用的。

. i+ `: [2 f* P$ R  D
% z+ c# Q5 A; j# ]5 h! D0 |

柱子平法的顺口溜

* c7 v% |8 W3 l/ W% {

抗锚为界比基厚：

插筋拐头的计算是以抗震锚固长度与基础厚度作比较来判断的。

低拐15高拐6，6d 150取最牛：

当基础厚度小于锚固长度的时候是15d，当基础厚度大于锚固长度的时候是6d和150取大。

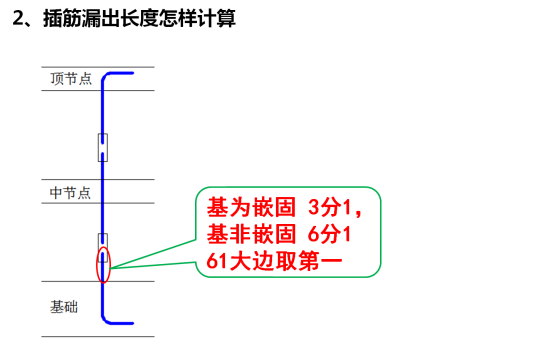

基为嵌固3分1：

基础为嵌固部分时，露出长度为1/3净高。

基非嵌固6分1，61大边取第一：

基础为非嵌固时，露出长度为1/6净高，1/6净高还要与柱子大边与500比较取最大值。

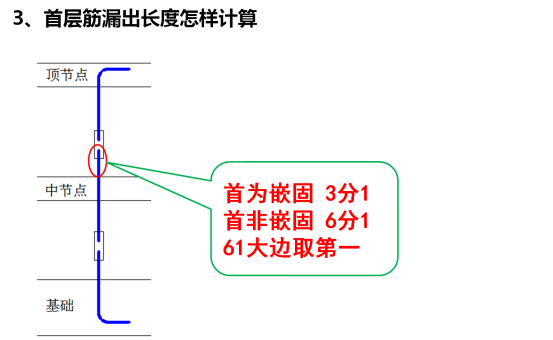

首为嵌固3分1：

当首层为嵌固端时漏出长度为1/3净高。

首非嵌固6分1，61大边取第一：

当首层为非嵌固端时，漏出长度为1/6净高、柱子大边与500取大值。

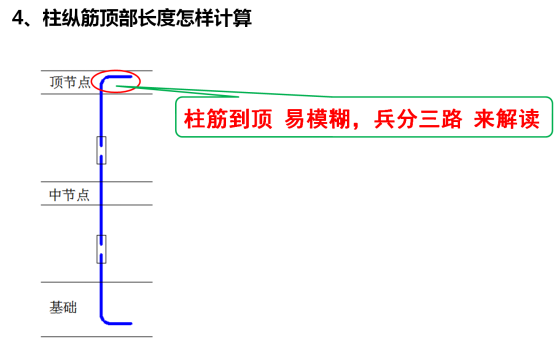

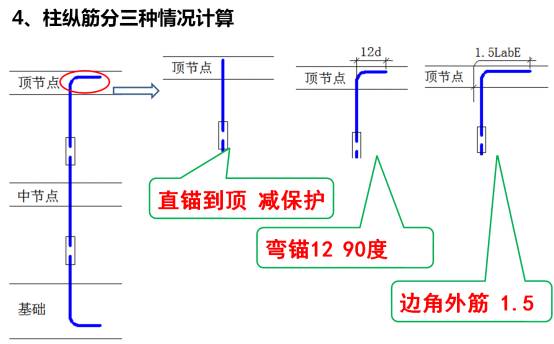

直锚到顶减保护：

当柱支撑的梁截面高度比较高的时候，伸入梁节点内的长度为梁高减去保护层。

弯锚12 90度：

当梁高比较低的时候，柱纵筋伸入到梁顶弯折90度，弯折长度为12d。

边角外筋1.5

当柱筋为边角柱外侧纵筋或角筋时，柱纵筋伸入梁内总体长度为1.5倍的基本锚固长度。

  A9 {/ ~# R+ J- X& C/ t5 \2 K

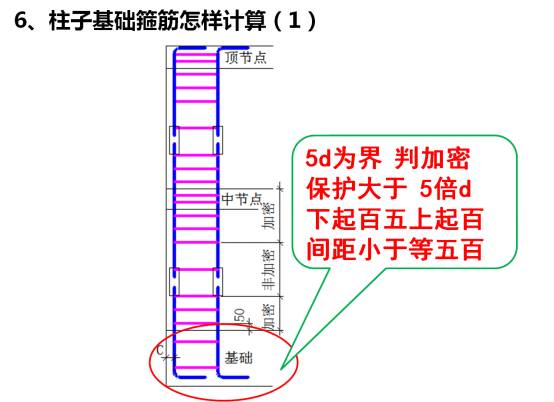

5d为界判加密：

柱子基础箍筋是否加密，是以柱基外侧保护层5d为分界线的。

保护大于5倍d，下起百五（150）上起百（100），间距小于等五百（500）：

当保护层大于5d时，下面起步为150，上边起步为100，间距小于等于500。

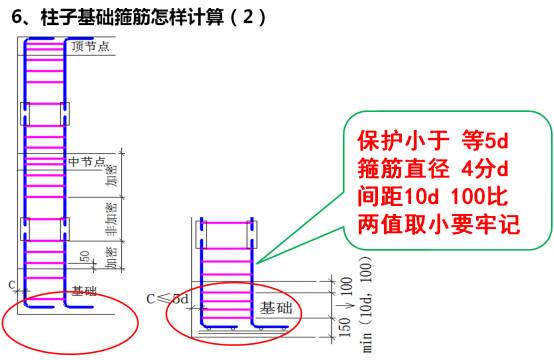

保护小于等5d，箍筋直径4分d：

当外侧保护层小于等于5d时，箍筋直径不能小于插筋最大直径的1/4。

间距10d 100比，两值取小要牢记：

箍筋间距为10d与100取小。

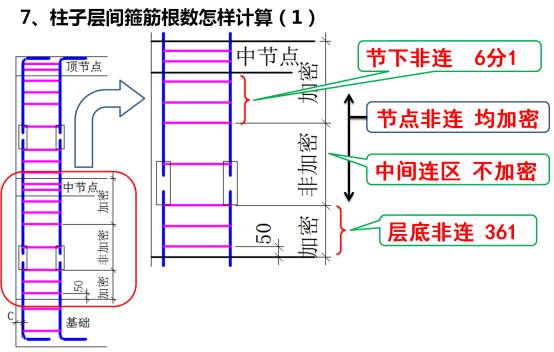

层底非连361：

层底非连接区为1/3或1/6净高。

节下非连6分1：

节点下非连接区为1/6净高（还与柱大边与500取大）。

节点非连均加密：

节点与非连接区均为加密区。

中间连区不加密：

中间连接区域属于箍筋非加密区域。

' M$ n4 m$ K0 E

起步50要减去，加密加1非减1：

计算箍筋根数的时候，起步50要减去，加密区根数要加上1，非加密区根数要减去1。

最顶箍筋下50，其他箍筋别乱移：

最顶的箍筋不能正好在层顶标高位置，要往下移动50，其他箍筋位置不动。

- M8 |1 j$ u. p4 A% r3 X. a
6 Z5 c$ A$ J$ i) I
5 i* j" A+ l9 x1 {
5 n0 w8 Y! V4 a0 K: C7 p. G1 S4 v
1 I- K" b- a2 e9 _3 e

剪力墙平法的顺口溜

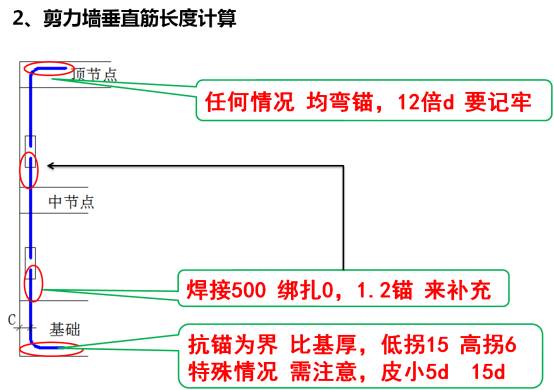

抗锚为界比基厚，低拐15高拐6：

计算剪力墙基础插筋的时候，是以抗震锚固长度为界的，当基础厚度低于锚固长度的时候，拐头长度为15d，当基础厚度高于锚固长度是时候，拐头长度是6d（记住还要与150比较取大）。

特殊情况需注意，皮小5d 15d：

当剪力墙的侧面保护层小于5d的时候，任何情况下插筋的拐头长度都是15d。

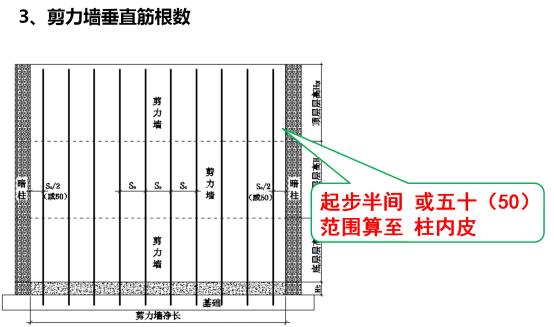

. v& e; x, s* ?' w起步半间或五十（50），范围算至柱内皮：

计算垂直筋根数的时候，起步是半个间距或者50，计算范围为柱子内皮到内皮的距离。

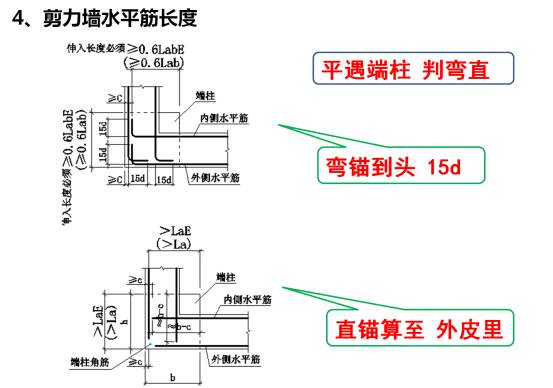

/ K4 M) U# [( R8 E# i3 ?  e平遇端柱判弯直，弯锚到头15d，直锚算至外皮里：

水平筋遇到端柱要判断弯锚还是直锚，弯锚情况到头弯折15d，直锚情况要算至外墙皮减去保护层。

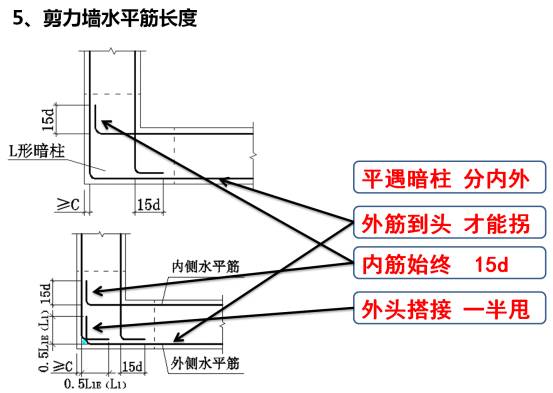

平遇暗柱分内外，外筋到头才能拐：

水平筋遇到暗柱内外筋要分开计算，外部钢筋到墙外皮才能拐弯。

内筋始终15d，外头搭接一半甩：

内侧水平筋始终是到墙头弯折15d，外侧水平筋在墙头搭界，弯折长度为搭接长度的一半。

5d为界判加密：

计算剪力墙水平筋的时候，是以外侧保护层5d为分界线判断的。

下起百五（150）上起百（100），间距小于等五百（500）：

水平筋在基础内下部起步为150，上部起步为100，间距小于等于500。

外侧直径4分d，间距10d 100比，两值取小要牢记：

当剪力墙基础水平筋保护层小于等于5d时，在基础内若水平水平筋直径不能小于纵筋直径的1/4，水平筋间距取10d和100的较小值。

起步50往上排，顶筋50移下来，其他平筋仍常态：

剪力墙水平筋下部起步为50，到顶部不能正好排到顶层标高，要下移50（但是计算根数的时候不能减去顶部下移的50，只变一个间距），其他水平筋按照正常间距排列。

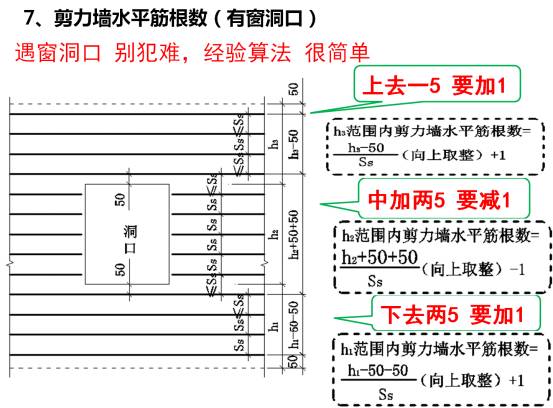

4 P* i4 @, Q$ e. f上去一5要加1，中加两5要减1，下去两5要加1：

计算窗上水平筋根数时，窗上高度要减去一个50（窗上第一根筋距离窗顶的距离），然后向上取整+1.

计算窗高范围内水平筋根数的时候，要用高加上两个50，最后向上取整减去1.

计算窗下水平筋根数的时候，要减去两个50（一个是起步50，一个是窗底距离水平筋的距离），然后向上取整加1.

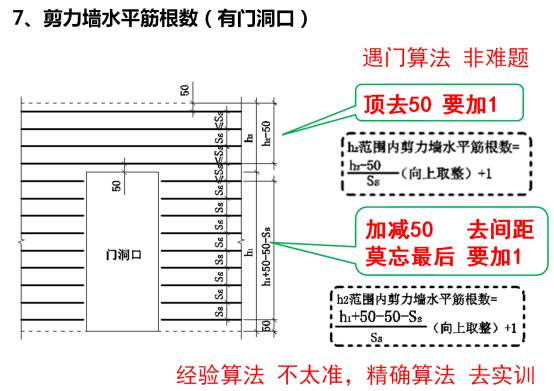

2 @* `: T. A0 `% J* s8 {7 s遇门算法非难题，顶去50要加1：

当剪力墙遇到门的时候，水平筋计算也并非难题，用门顶以上高度减去50，除以间距向上取整，然后加1。

加减50去间距，莫忘最后要加1

计算门范围水平筋根数的时候，要用门的高度，加一个50（是门顶距离水平筋的距离），再减去一个50（是水平筋的起步距离），还要减去一个间距，最后除以间距向上取整，再加上1。

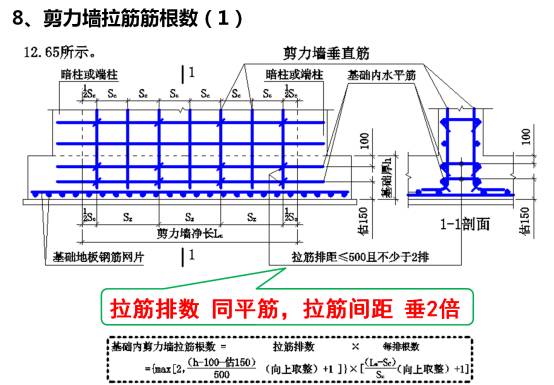

2 c: w" ~$ L% z$ X3 K拉筋排数同平筋，拉筋间距垂2倍：

拉筋的排数就是水平筋的排数，拉筋的间距是水平筋的2倍。

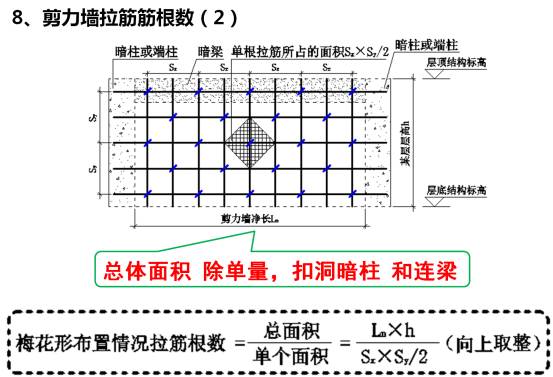

$ G; y$ h. \+ N6 H- ?总体面积除单量，扣洞暗柱和连梁：

计算剪力墙拉筋的时候，用总体面积扣除洞口、暗柱和连梁所占的面积，然后除以单个拉筋所占的面积。

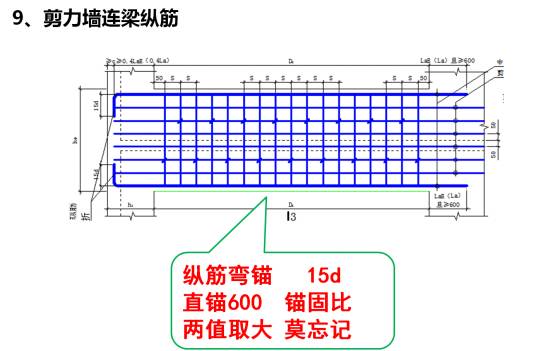

纵筋弯锚15d，直锚600锚固比，两值取大莫忘记：

连梁纵筋弯锚长度为15d，直锚长度要与600比较取大。

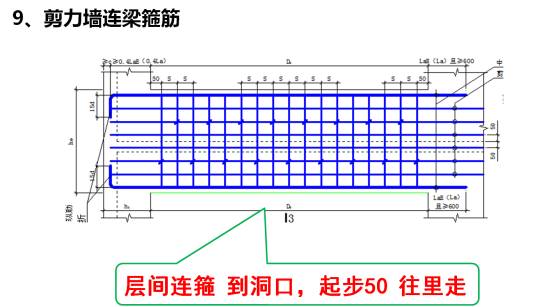

层间连筋到洞口，起步50往里走：

当为楼层连梁时，是以洞口宽度范围为分界线的，起步为50。

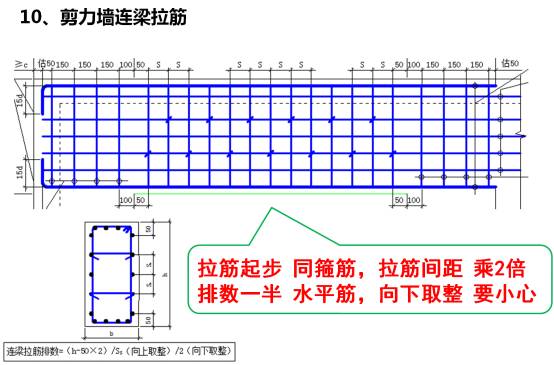

! k8 J0 n3 p* e( {拉筋起步同箍筋，拉筋间距乘2倍，排数一半水平筋，向下取整要小心：

连梁的拉筋起步和箍筋一样，拉筋的间距是箍筋间距的2倍，拉筋的排数是水平筋排数的一半，记住这里计算拉筋根数的时候是向下取整。

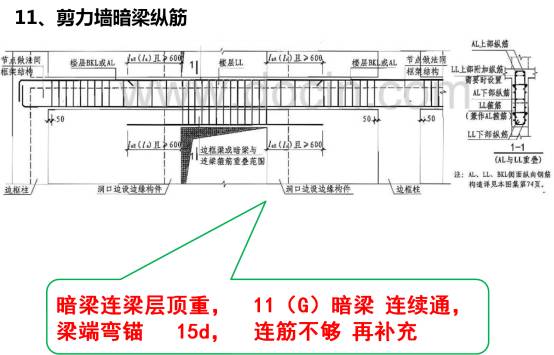

/ _# I" l. \9 F) W4 f' {( j5 T; @( u; e暗梁连梁层顶重，11G暗梁连续通：

当暗梁与连梁重合的时候，11G图集规定，暗梁纵筋连续通过。

梁端弯锚15d，连筋不够再补充：

暗梁到端部弯折长度为15d，暗梁纵筋不能满足连梁纵筋时候，再补充连梁纵筋。

% B% u" j2 b/ e" x& h6 ?

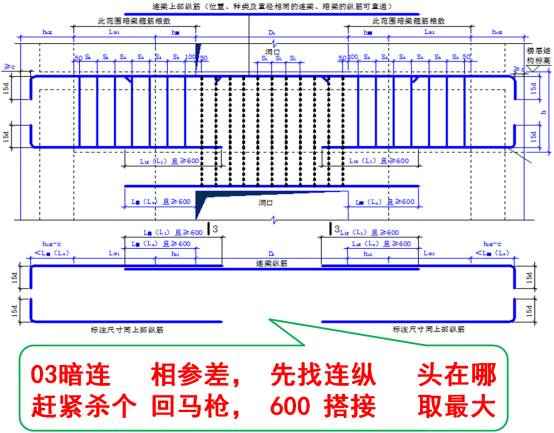

03暗连相参差，先找连纵头在哪，赶紧杀个回马枪，600搭接取最大：

03g101图集规定，暗梁与连梁纵筋是相互参差的，要先找到连梁纵筋的头在什么地方，然后以连梁纵筋头为起点往回拐一拐搭接长度，最后搭接长度还要与600比较取大值。

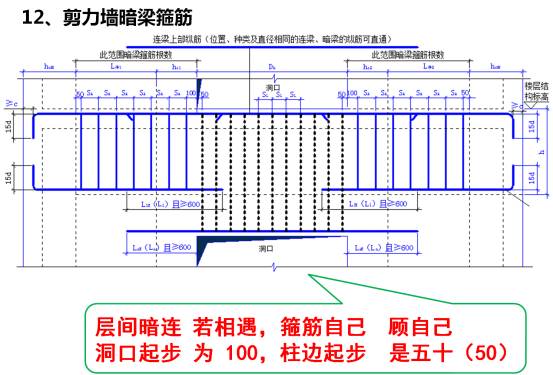

层间暗连若相遇，箍筋自己顾自己，洞口起步为100，柱变起步是五十（50）：

楼层暗梁与连梁相遇时，箍筋算各的，计算暗梁箍筋时候，洞口处起步是100，柱边起步是50。

  l6 w# T* j/ {3 g& W* V) J. D顶层暗
